2017-12-08

Oracle RAC on Kubernetes

JPOUG Advent Calendar 2017の9日目のエントリーです。

今回は　Oracle RAC on Kubernetesについて書きます。

情報はKubernetes 1.7ベースです

Oracle RAC on XXを作る際に共通して考慮する必要があるのが

共有ディスク
ネットワーク(マルチキャスト)
ホスト名
名前解決

です。

共有ディスク

検証用途ではiscsiやnfsが使われていると思います。

Kubernetes(docker含む)では「コンテナ内」からiscsiを扱うことは難しいため、nfsを使います。

ネットワーク(マルチキャスト対応含む)

クラウド環境やコンテナ環境ではネットワークが一本しかない、固定IPを指定できない、マルチキャスト対応してない　など様々な制約があります。

これらの制約に対応する為、仮想ネットワーク(vxlan)を使います。vxlanはユニキャストモード使用します。

ホスト名

一般的なホスト名変更方法(/etc/hostname 変更)でうまくいかないことが多い(再起動すると環境側でホスト名がリセットされたり、/etc/hostnameが編集不可だったり)ので、ホスト名を変更するサービスを作成して対応しています。

名前解決

クラウド環境やコンテナ環境側のDNSに仮想ネットワーク(vxlan)に対応したDNSレコードを追加出来ないことが多いので

各ノードにローカルDNS(dnsmasq)を作成し、本来のDNSにforwardしています

Oracle RAC on Kubernetesでは上記に加え、

コンテナの配置
コンテナ間の名前解決
systemd
特権モード
/dev/shm

で対応が必要です。

コンテナの配置

1ホストにつき、1DBコンテナ起動してほしいのですべてのコンテナでcontainerPortとhostPortを同一にして1ホストにつき、1コンテナ起動するようにしています。

コンテナ間の名前解決

コンテナ(pod)間で名前解決するにはsubdomainを使用する必要があるようです。(自信ないのでくわしい人教えて下さい)

systemd

公式Oracle Linuxのイメージはsystemdが含まれていませんので、systemdが含まれたイメージを自作する必要があります。

特権モード

systemdやvxlanを動作させるために特権モード

(securityContext:
privileged: true)

でコンテナを起動します

/dev/shm

デフォルトは64MBで、ASMインスタンスが起動出来ません。

そのため/dev/shmを1200mでマウントし直すsystemdサービスを作成して対応しています

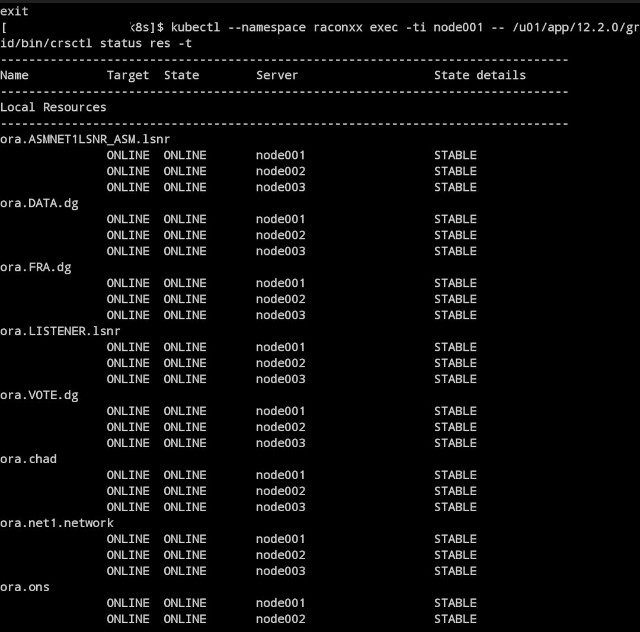

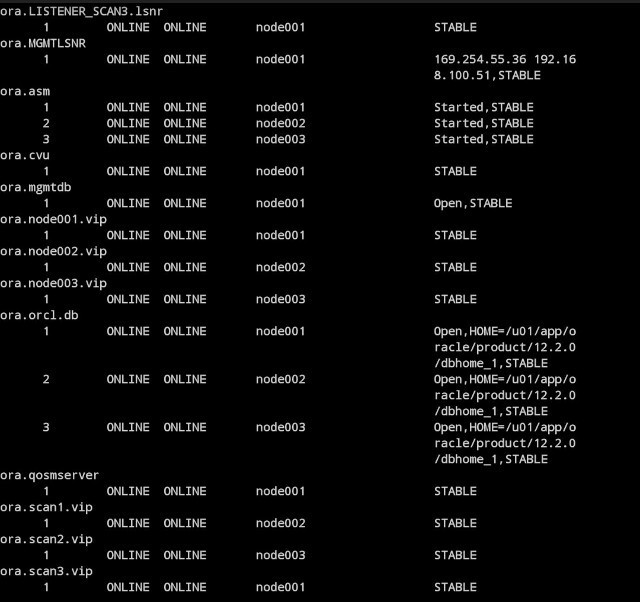

スクリーンショット

f:id:KNOPP:20171208212018j:image

f:id:KNOPP:20171208212030j:image

手順は、今後以下URLで公開予定です

https://github.com/s4ragent/rac_on_xx/tree/master/k8s

その他

JPOUG in 15 minutes #6で使用した資料(Oracle RAC on Docker)はこちら

https://www.slideshare.net/ohshimamasaki/oracle-rac-on-docker

手順はこちら

https://github.com/s4ragent/rac_on_xx/tree/master/docker

2017-11-13

Oracle Linux 7でyumコマンド実行時の注意点

本エントリとは直接関連しませんが、まずは宣伝から。

宣伝その１

JPOUGのイベントが11月17日にあります
http://www.jpoug.org/2017/09https://jpoug.doorkeeper.jp/events/65435

テーマは「Docker」。Dockerized Sessionのみです。

今回は私も、Oracle RAC on Dockerというタイトルで登壇致します。まだ席に余裕がありますので、興味がある方は是非。

宣伝その２

今年もAdvent Calendaerやります
https://jpoug.doorkeeper.jp/events/67051

一年の終わりにOracleというキーワードで記事を書いてみませんか？

ここで本題です。

Oracle Linux 7で環境構築するときにCentOS7の手順を参考にすると思いますが、たまにyum コマンドでそんなパッケージないよ　とエラーがでるときがあります。

そんなときは

--enablerepo=ol7_addons --enablerepo=ol7_optional_latest

をつけて実行します

自分もちょいちょい忘れて、ドハマリするのでメモ用でした

2017-10-24

Google Compute EngineでNested KVMを使えるようにする

本エントリとは直接関連しませんが、まずは宣伝から。

JPOUGのイベントが11月17日にあります
http://www.jpoug.org/2017/09

テーマは「Docker」。Dockerized Sessionのみです。

今回は私も、Oracle RAC on Dockerというタイトルで登壇致します。
まだ席に余裕がありますので、興味がある方は是非。

さて本題です。
Microsoft Azureに続き、Google Compute EngineでもNested VMが可能になったようです。
https://cloud.google.com/compute/docs/instances/enable-nested-virtualization-vm-instances

今回は、Google Compute EngineでNested KVMを試してみようかと思ったのですが、
上記URLを見る限り、そのままではNested KVMはつかえないようです。（専用のイメージ作成が必要）

そこで、Nested KVMが使えるイメージを作成します。
作成手順は以下です。

１．仮想化用のライセンスキーを割り当てて、カスタムイメージを作成今回は、ubuntu 16.04を使用します

gcloud compute images create nested-test --source-image-family=ubuntu-1604-lts --source-image-project=ubuntu-os-cloud --licenses https://www.googleapis.com/compute/v1/projects/vm-options/global/licenses/enable-vmx

２．カスタムイメージからＶＭインスタンスを起動

gcloud compute instances create testvm --machine-type g1-small --network "default" --can-ip-forward --maintenance-policy MIGRATE --scopes "https://www.googleapis.com/auth/devstorage.read_write,https://www.googleapis.com/auth/logging.write" --image nested-test --boot-disk-type "pd-ssd" --boot-disk-device-name testvm --boot-disk-size 200 --zone us-central1-c

３．ＶＭインスタンスに接続し、必要なパッケージをインストール

sudo apt-get update
sudo apt-get install kvm virt-manager libvirt-bin bridge-utils

lsmod でｋｖｍがロードされていればKVMが使用出来るはずです。

kvm 593920 1 kvm_intel
irqbypass 16384 1 kvm

2016-12-04

Oracle RAC on Docker

JPOUG Advent Calendar( https://jpoug.doorkeeper.jp/events/53797 )と Docker Advent Calendar2 (http://qiita.com/advent-calendar/2016/docker2 )の4日目です。

Oracle RAC on Dockerの作成スクリプトをgithub(https://github.com/s4ragent/rac_on_xx)で公開していますので、その紹介です

概要

基本情報

-	-
OS(イメージ)	Oracle Linux 7.2
Storage	NFS4 with Flex ASM
L2 実装方式	vxlan
DNS	各コンテナ上にdnsmasq

Network 情報 (3-nodes RACの場合)

hostname/container name/vip	eth0	vxlan0(public)	vxlan1(internal)	vxlan2(asm)
storage	10.153.0.50	-	-	-
node001	10.153.0.51	192.168.0.51	192.168.100.51	192.168.200.51
node002	10.153.0.52	192.168.0.52	192.168.100.52	192.168.200.52
node003	10.153.0.53	192.168.0.53	192.168.100.53	192.168.200.53
node001.vip	-	192.168.0.151	-	-
node002.vip	-	192.168.0.152	-	-
node003.vip	-	192.168.0.152	-	-
scan1.vip	-	192.168.0.31	-	-
scan2.vip	-	192.168.0.32	-	-
scan3.vip	-	192.168.0.33	-	-

Storage 情報

Diskgroup name	use	asm device path	redundancy	size(MB)	size(MB)(3-nodes RACの場合)
VOTE	ocr and voting disk	/u01/oradata/vote.img	external	5120 + ( num_of_nodes * 1024 )	8192
DATA	Database files	/u01/oradata/data.img	external	5120 + ( num_of_nodes * 1024 )	8192
FRA	flash recovery area	/u01/oradata/fra.img	external	5120	5120

必要なもの

ubuntu/debian(Kernel 3.18 or later), CentOS/RHEL/OEL 7.2
docker 1.12
ansible 2.0 or later
Oracle 12c Release 1 (12.1) Clusterware and Database software
1コンテナにつき、1core CPU および 4GB Memory

注意

各コンテナはprivilegedモードで起動するため、検証環境でのみ使用してください

インストール方法

git clone https://github.com/s4ragent/rac_on_xx

使いかた

Oracle 12c Release 1 (12.1) Clusterware とDatabase software をdocker hostにダウンロード/展開します

#mkdir -p /media
#unzip linuxamd64_12102_database_1of2.zip -d /media
#unzip linuxamd64_12102_database_2of2.zip -d /media
#unzip linuxamd64_12102_grid_1of2.zip -d /media
#unzip linuxamd64_12102_grid_2of2.zip -d /media

#ls -al /media
total 16
drwxr-xr-x 4 root root 4096 May  1 21:56 .
drwxr-xr-x 3 root root 4096 May  1 21:53 ..
drwxr-xr-x 7 root root 4096 Jul  7  2014 database
drwxr-xr-x 7 root root 4096 Jul  7  2014 grid

dockerutil.sh runall を実行します (optionつけない場合は 3-nodes RACを作成します)

##create 3-nodes RAC#
#cd rac_on_xx/docker
#bash dockerutil.sh runall

5-nodes RACを作成したい場合は以下

##create 5-nodes RAC#
#cd rac_on_xx/docker
#bash dockerutil.sh runall 5

その後、最初のコンテナ(node001)にログインしたい場合は以下

#docker exec -ti node001 /bin/bash

最初のコンテナ(node001)でORACLEのコマンドを実行したい場合 (例. crsctl status res -t)

#docker exec -ti node001 /u01/app/12.1.0/grid/bin/crsctl status res -t

最初のコンテナ(node001)を停止したい場合

#bash dockerutil.sh stop 1

ストレージ用のコンテナ（storage）を停止したい場合

#bash dockerutil.sh stop storage

最初のコンテナ（node001）を起動したい場合

#bash dockerutil.sh start 1

コンテナを全て起動する場合

#bash dockerutil.sh startall

コンテナを全て削除する場合

#bash dockerutil.sh deleteall

制限事項

docker save非対応

2016-10-24

guacamole を使う　その3　 (docker SSL対応編）

本エントリとは直接関連しませんが、まずは宣伝から。

https://jpoug.doorkeeper.jp/events/51429

まだ席に余裕がありますので、興味がある方は是非。

ここからが本題です。
今回もその１，２から続きguacamoleです。
２の手順でも十分問題なく、使えるのですが、ゲートウェイサーバを外部に、置いたりする場合
通信をＳＳＬ化したい場合があります。

手順そのものは、以下のURL(guacamoleｓ公式サイト)にあるので、そう難しくはないのですが、
http://guacamole.incubator.apache.org/doc/gug/proxying-guacamole.html

今回はその２に引き続きDocker　コンテナで完結させたいと思います。
その２で作成したコンテナがそのまま起動していることを前提とします

#コンテナの作成
docker run --name nginx --link guacamole:guacamole -d -p 443:443 nginx

#nginxコンテナにログイン
docker exec -ti nginx /bin/bash

#オレオレ証明書の作成（ブラウザで証明書のエラーが出ても気にしないことにします）
cd /opt/nginx/certs
openssl genrsa -out server.key 4096
openssl req -new -batch -key server.key -out server.csr
openssl x509 -req -days 3650 -in server.csr -signkey server.key -out server.crt

#nginxのconf作成
cat > /etc/nginx/conf.d/default.conf <<'EOF'
server {
listen 443;
ssl_certificate /opt/nginx/certs/server.crt;
ssl_certificate_key /opt/nginx/certs/server.key;

ssl on;
ssl_prefer_server_ciphers on;
ssl_protocols TLSv1 TLSv1.1 TLSv1.2;
ssl_ciphers "ECDHE+RSAGCM:ECDH+AESGCM:DH+AESGCM:ECDH+AES256:DH+AES256:ECDH+AES128:DH+AES:!EXPORT:!DES:!3DES:!MD5:!DSS";

location /guacamole/ {
proxy_pass http://guacamole:8080/guacamole/;
proxy_buffering off;
proxy_http_version 1.1;
proxy_set_header X-Forwarded-For $proxy_add_x_forwarded_for;
proxy_set_header Upgrade $http_upgrade;
proxy_set_header Connection $http_connection;
access_log off;
}
}
EOF

exit

#nginx　コンテナの再起動
docker stop nginx
docker start nginx

上記設定後、ブラウザから以下のURLへアクセスするとguacamoleにログインできます

https//<dockerホストのIPアドレス>:443/guacamole

2016-10-11

guacamole を使う　その2　 (docker DB連携なし編）

本エントリとは直接関連しませんが、まずは宣伝から。

https://jpoug.doorkeeper.jp/events/51429

まだ席に余裕がありますので、興味がある方は是非。

ここからが本題です。

今回もその１から続きguacamoleです。

knopp.hatenablog.jp

その１ではCentOS7+yumでのインストール方法を紹介しましたが、

yumからですと、最新版ではなく、少々古いバージョンのインストールとなります。

スマホ／タブレット対応など、最新版の機能を使いたい場合は、

このエントリのようにdockerを使うのがお手軽です。

基本的には、公式ドキュメントに記載の方法でよいのですが、

公式ドキュメントの方法では、DB連携(MySQL/PostgreSQL)前提となってしまいます。

DB連携するほどでもない（またはリソースケチりたい場合）は

今回紹介する手順になります。

＜構成＞
・OS CentOS7.2

・docker 1.12
・guacd/guacamole (tomcat) 別コンテナ

・guacd/guacamole 0.9.9(執筆時点）
・DB連携なし

＜インストール方法＞

#guacamoleのパスワードをmd5hashで取得
#ここではguacamoleには、gucauser/Guac123!でログインすることとする。
#echo -n 'Guac123!' | md5sum | awk '{print $1}'
#6e9b83fc538318184ca185a44c06d235

#コンテナの起動

#docker run --name guacd -d glyptodon/guacd

#docker run --name guacamole --link guacd:guacd -d -p 8080:8080 glyptodon/guacamole /bin/sh -c "cd /usr/local/tomcat && exec catalina.sh run"

#コンテナ内で操作

#docker exec -ti guacamole /bin/bash

#mkdir -p /root/.guacamole

#cat > /root/.guacamole/guacamole.properties <<'EOF'

guacd-hostname: guacd

guacd-port: 4822

EOF

#user-mapping.xml(認証情報）の編集
#ここではguacamoleには、gucauser/Guac123!でログインすることとする。
#接続先は適宜編集してください

#接続先は guacdコンテナからみた接続先であることを注意

#docker ホストに接続するようにしたいのであれば、

#locahostではなく、docker ホストのIP(通常 172.17.0.1)にする
#cat >/root/.guacamole/user-mapping.xml<<'EOF'
<user-mapping>
     <authorize username="guacuser" password="6e9b83fc538318184ca185a44c06d235" encoding="md5">
         <connection name="doccker-host-ssh">
             <protocol>ssh</protocol>
             <param name="hostname">172.17.0.1</param>
             <param name="port">22</param>
         </connection>
         <connection name="RDP">
             <protocol>rdp</protocol>
             <param name="hostname">localhost</param>
             <param name="port">3389</param>
         </connection>
        <connection name="VNC">
            <protocol>vnc</protocol>
            <param name="hostname">localhost</param>
            <param name="port">5901</param>
        </connection>
     </authorize>
</user-mapping>
EOF

#guacamole コンテナからログアウト

#exit

#guacamole コンテナ再起動

#docker restart guacamole

以下のURLでアクセスできます

https//<dockerホストのIPアドレス>:8080/guacamole

2016-10-03

guacamole を使う　その１　(CentOS7+yum　編）

本エントリとは直接関連しませんが、まずは宣伝から。

https://jpoug.doorkeeper.jp/events/51429

まだ席に余裕がありますので、興味がある方は是非。

ここからが本題です。
本エントリは、Oracleから少し外れて、guacamoleというリモートデスクトップ・ゲートウェイの紹介です。

通常、LinuxマシンでGUI環境が必要な場合、vncviewer等で
接続する必要があります。

vncviewerをインストールすることが難しい場合もありますし、
他ネットワークだとするとvncのポートが解放されてなかったり
色々と面倒なこともしばしばあります。

そんなとき、非常に便利なのがguacamoleです。

http(s)ベースのリモートデスクトップ・ゲートウェイとして動作するため、
クライアント端末側には、ブラウザさえあればＯＫです。
（最新バージョン(0.9.9)ではiphoneからも操作できます）

https://guacamole.incubator.apache.org/

今回は、CentOS7(RHEL7/OEL7)での簡単なインストール方法を紹介します。

＜構成＞
・OS CentOS7.2
・guacd/guacamole (tomcat) 同一マシン構成

・guacd/guacamole 0.8.4(執筆時点）
・DB連携なし
・SSL構成なし

＜インストール方法＞

#epel有効化
#rpm -Uvh https://dl.fedoraproject.org/pub/epel/epel-release-latest-7.noarch.rpm

#必要モジュールインストール
#yum -y install guacamole guacd libguac-client-rdp libguac-client-vnc libguac-client-ssh

#guacamoleのパスワードをmd5hashで取得
#ここではguacamoleには、gucauser/Guac123!でログインすることとする。
#echo -n 'Guac123!' | md5sum | awk '{print $1}'
#6e9b83fc538318184ca185a44c06d235

#user-mapping.xml(認証情報）の編集
#ここではguacamoleには、gucauser/Guac123!でログインすることとする。
#接続先は適宜編集してください
#cat > /etc/guacamole/user-mapping.xml <<'EOF'
<user-mapping>
     <authorize username="guacuser" password="6e9b83fc538318184ca185a44c06d235" encoding="md5">
         <connection name="localhost ssh">
             <protocol>ssh</protocol>
             <param name="hostname">localhost</param>
             <param name="port">22</param>
         </connection>
         <connection name="RDP">
             <protocol>rdp</protocol>
             <param name="hostname">localhost</param>
             <param name="port">3389</param>
         </connection>
        <connection name="VNC">
            <protocol>vnc</protocol>
            <param name="hostname">localhost</param>
            <param name="port">5901</param>
        </connection>
     </authorize>
</user-mapping>
EOF

#guacamole関連サービスの起動／有効化
#
#systemctl start guacd
#systemctl start tomcat
#
#systemctl enable guacd
#systemctl enable tomcat

上記設定後、ブラウザから以下のURLへアクセスするとguacamoleにログインできます
http://guacamoleがインストールされているマシンのIP:8080/guacamole
